Alimentations AC-DC
TPF45000-385

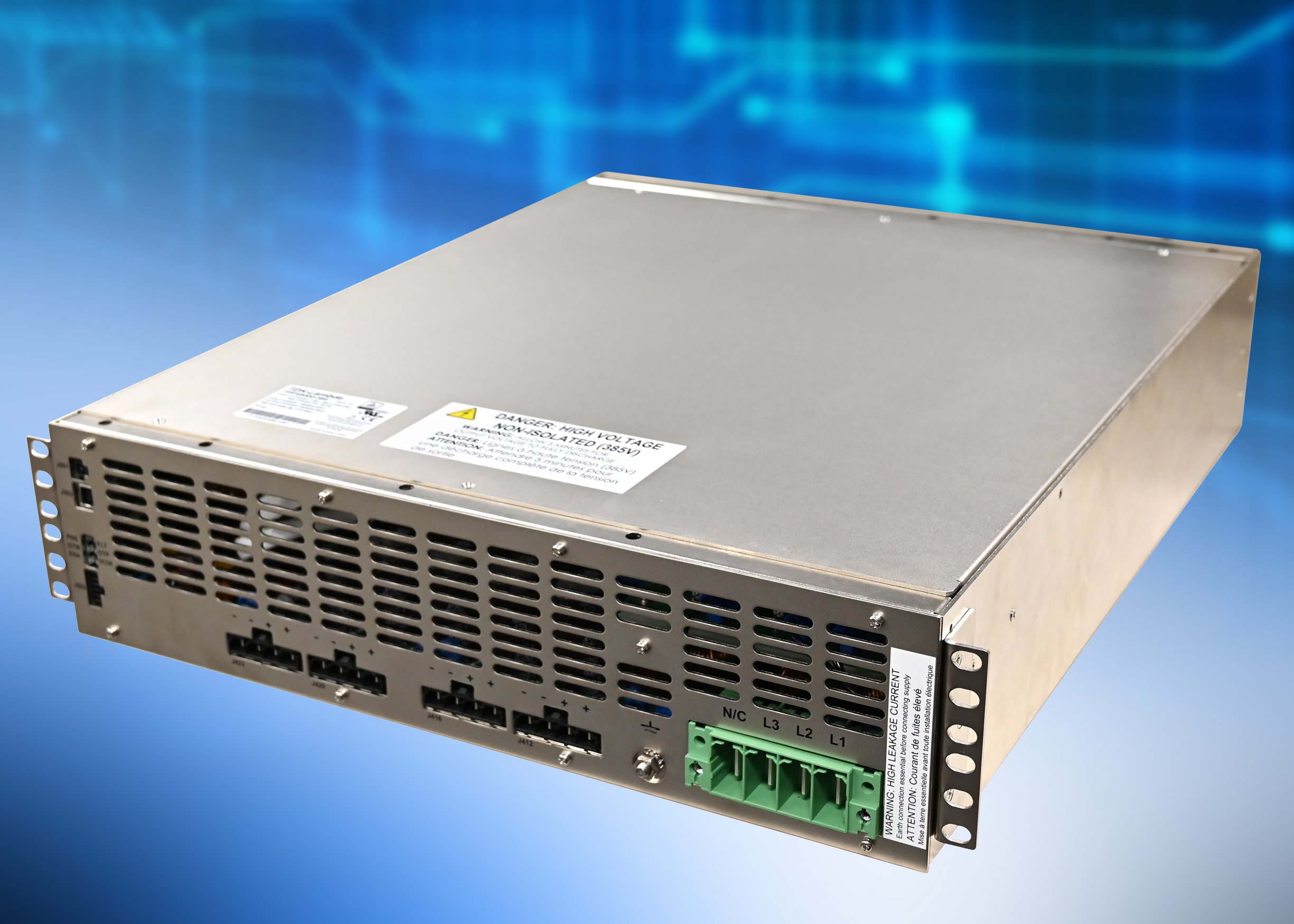

45kW 385V rack mount power supplyL'alimentation AC-DC non isolée TPF45000-385 a été développée pour une utilisation dans les architectures à alimentation distribuée (DPA). Le TPF45000, proposant un rendement de 98 % et une puissance nominale de 45 kW, fournit une sortie régulée de 385 Vcc avec un courant de sortie pouvant atteindre 117 A. Les très faibles pertes internes permettent l'utilisation du refroidissement par ventilateurs, évitant la complexité du refroidissement par eau.
Ce produit peut être utilisé dans les systèmes de test et de gravure de semi-conducteurs, remplaçant plusieurs alimentations AC-DC traditionnelles pilotant des convertisseurs CC-CC d'entrée de 48 V à des points de charge localisés. Les barres omnibus à courant élevé ne sont plus nécessaires lors de l'utilisation de la sortie 380Vcc du TPF. Cette sortie alimente des convertisseurs DC-DC similaires acceptant des entrées 200-420Vdc.
La série peut fournir jusqu'à 45 kW de puissance de sortie dans un boîtier inférieur à 3U et fonctionne à partir d'une large plage d'entrée triphasée 360 - 528Vac. L'unité peut fonctionner à pleine charge à des températures ambiantes de -10 à 50 C° (-20 C° au démarrage). Le boîtier mesure 450 mm de large (hors brides latérales de montage en rack), 113 mm de haut et a une profondeur de 533 mm. Le poids du produit est de 30 kg.
Caractéristiques
- 400/440/480 Vac (Nominal) 3 Phase Delta or Wye Inputs
- PMBus™ and USB Interfaces
- -20°C (Start-Up) to +50°C Operation
- 98% Efficient
- Less than 30kg Weight
Downloads
Datasheets & Manuels
Images & Représentations 3D
Liens utiles
Autres ressources
Product Range Information
| Part number | Power | Outputs | Construction | Status | View PDF datasheet |
|---|---|---|---|---|---|
| TPF45000-385 | 45kW |
385V / 110A |
Enclosed |  |
|
Légende :
Produit courant
Sélecteur rapide
TPF45000-385 Téléchargements Techniques
Datasheets
Manuels
- Safety Notes (260948) NOUVELLE
Images & Représentations 3D
Autres ressources
Liens utiles
TPF45000-385 Espace Nouveautés de TDK-Lambda
Nouvelle alimentation AC-DC 45 kW, offrant un rendement de 98% qui fournit une entrée de 385 Vdc aux systèmes d'alimentation distribués
Lire l'Article
