TDK-Lambda France
Alimentations Programmables
GENESYS+™
NOUVEAU MODÈLE 1kW, 1.7kW, 2.7kW, 3.4kW and 5kW in 1U
Les nouvelles alimentations programmables de la série GENESYS+™ sont disponibles en 1kW, 1.7kW, 2.7kW, 3.4kW et 5kW (délivrant jusqu’à 5200W en sortie)et offrent avec la meilleure densité de puissance et la solution la plus légère (<5kg pour les 1,7 kW et <7.5kg pour les 5 kW). Elles sont rackables en 1U seulement et garanties 5 ans.
Elles offrent une plage de sortie pouvant aller jusqu’à 600V en tension, et 500A en courant en mode tension constante, courant constant et même puissance constante. Elles intègrent en standard le contrôle de la vitesse de balayage de la tension et du courant, la génération et la mémorisation de formes d’ondes arbitraires, la simulation de résistance interne et le contrôle de la luminosité d’affichage.
Plusieurs méthodes de programmation à distance sont disponibles et intégrées en standard : LAN, USB, RS232 / RS485 et des interfaces analogiques isolées.
Les interfaces IEEE488, Modbus-TCP, EtherCAT et bien d’autres sont disponibles en option.
Un système de mise en parallèle maître/ esclave à configuration automatique unique et facile permet de configurer un bloc alimentation évolutif jusqu’à 30 kW.
Les GENESYS+™ 1 kW et1.7kW sont disponibles en entrée monophasée 85-265 Vac. Les modèles 2.7 kW et 3.4kW sont disponibles en entrées monophasées 170-265Vac ou en entrée triphasée 170-265Vac, 342-460Vac ou 342-528Vac.
Les modèles 5kW sont disponibles en entrée triphasée 170-265Vac, 342-460Vac ou 342-528Vac.
Caractéristiques
- Highest Power Density Available - 5kW in 1U
- Arbitrary Waveform Generation and Storage
- Programmable Slew Rate Control
- Constant Voltage, Constant Current and Constant Power Limit Operation
- Internal Resistance Programming
- Built-In LAN, USB, RS-232/RS-485 and Isolated Analogue Interfaces
- Optional EtherCAT, Modbus-TCP and IEEE488 Interfaces
- Blank Front Panel Option
- Scalable Power Systems up to 30kW
- 5 Year Warranty
Applications
Product Range Information
| Part number | Power (W) | Outputs | Construction | Status | View PDF datasheet |
|---|---|---|---|---|---|
| G10-100 | 1000 |
10V / 100A |
1U Rack |  |
 |
| G10-170 | 1700 |
10V / 170A |
1U Rack |  |
|
| G10-265 | 2650 |
10V / 265A |
1U Rack | |
|
| G10-340 | 3400 |
10V / 340A |
1U Rack | |
|
| G10-500 | 5000 |
10V / 500A |
1U Rack | |
|
| G20-50 | 1000 |
20V / 50A |
1U Rack | |
|
| G20-85 | 1700 |
20V / 85A |
1U Rack | |
|
| G20-135 | 2700 |
20V / 135A |
1U Rack | |
|
| G20-170 | 3400 |
20V / 170A |
1U Rack | |
|
| G20-250 | 5000 |
20V / 250A |
1U Rack | |
|
| G30-34 | 1020 |
30V / 34A |
1U Rack | |
|
| G30-56 | 1680 |
30V / 56A |
1U Rack | |
|
| G30-90 | 2700 |
30V / 90A |
1U Rack | |
|
| G30-112 | 3360 |
30V / 112A |
1U Rack | |
|
| G30-170 | 5100 |
30V / 170A |
1U Rack | |
|
| G40-25 | 1000 |
40V / 25A |
1U Rack | |
|
| G40-42 | 1680 |
40V / 42A |
1U Rack | |
|
| G40-68 | 2720 |
40V / 68A |
1U Rack | |
|
| G40-85 | 3400 |
40V / 85A |
1U Rack | |
|
| G40-125 | 5000 |
40V / 125A |
1U Rack | |
|
| G50-100 | 5000 |
50V / 100A |
1U Rack | |
|
| G60-17 | 1020 |
60V / 17A |
1U Rack | |
|
| G60-28 | 1680 |
60V / 28A |
1U Rack | |
|
| G60-45 | 2700 |
60V / 45A |
1U Rack | |
|
| G60-56 | 3360 |
60V / 56A |
1U Rack | |
|
| G60-85 | 5100 |
60V / 85A |
1U Rack | |
|
| G80-12.5 | 1000 |
80V / 12.5A |
1U Rack | |
|
| G80-21 | 1680 |
80V / 21A |
1U Rack | |
|
| G80-34 | 2720 |
80V / 34A |
1U Rack | |
|
| G80-42 | 3360 |
80V / 42A |
1U Rack | |
|
| G80-65 | 5200 |
80V / 65A |
1U Rack | |
|
| G100-10 | 1000 |
100V / 10A |
1U Rack | |
|
| G100-17 | 1700 |
100V / 17A |
1U Rack | |
|
| G100-27 | 2700 |
100V / 27A |
1U Rack | |
|
| G100-34 | 3400 |
100V / 34A |
1U Rack | |
|
| G100-50 | 5000 |
100V / 50A |
1U Rack | |
|
| G150-7 | 1050 |
150V / 7A |
1U Rack | |
|
| G150-11.2 | 1680 |
150V / 11.2A |
1U Rack | |
|
| G150-18 | 2700 |
150V / 18A |
1U Rack | |
|
| G150-22.5 | 3375 |
150V / 22.5A |
1U Rack | |
|
| G150-34 | 5100 |
150V / 34A |
1U Rack | |
|
| G200-25 | 5000 |
200V / 25A |
1U Rack | |
|
| G300-3.5 | 1050 |
300V / 3.5A |
1U Rack | |
|
| G300-5.6 | 1680 |
300V / 5.6A |
1U Rack | |
|
| G300-9 | 2700 |
300V / 9A |
1U Rack | |
|
| G300-11.5 | 3450 |
300V / 11.5A |
1U Rack | |
|
| G300-17 | 5100 |
300V / 17A |
1U Rack | |
|
| G400-13 | 5200 |
400V / 13A |
1U Rack | |
|
| G500-10 | 5000 |
500V / 10A |
1U Rack | |
|
| G600-1.7 | 1020 |
600V / 1.7A |
1U Rack | |
|
| G600-2.8 | 1680 |
600V / 2.8A |
1U Rack | |
|
| G600-4.5 | 2700 |
600V / 4.5A |
1U Rack | |
|
| G600-5.6 | 3360 |
600V / 5.6A |
1U Rack | |
|
| G600-8.5 | 5100 |
600V / 8.5A |
1U Rack | |
|
Technical Downloads
- GENESYS+™ Datasheet
Télécharger PDF - GENESYS+™ User Manual
Télécharger PDF - GENESYS+™ Communications installation & applications guide
Télécharger PDF - Bulletin d’information lié à la sécurité lors de l’Entretien et la Manutention des Produits
Télécharger PDF - GENESYS+™ Safety and Installation Manual
Télécharger PDF - ModBUS-TCP
Télécharger PDF - GENESYS+™ Evaluation & Reliability Data
View URL - GENESYS+™ Software Downloads
View URL - 3D Drawings
View URL - Parallel Kit / Air Filter Instruction Manuals
View URL
Related Information
- Genesys™ 1U
750W, 1.5kW & 2.4kW Rack Mount power supply
View URL - GENESYS+™ GSP
10kW in 2U & 15kW in 3U
View URL - GENESYS+™ 1U Half rack
1kW and 1.5kW 1U Half Rack Mount power supply

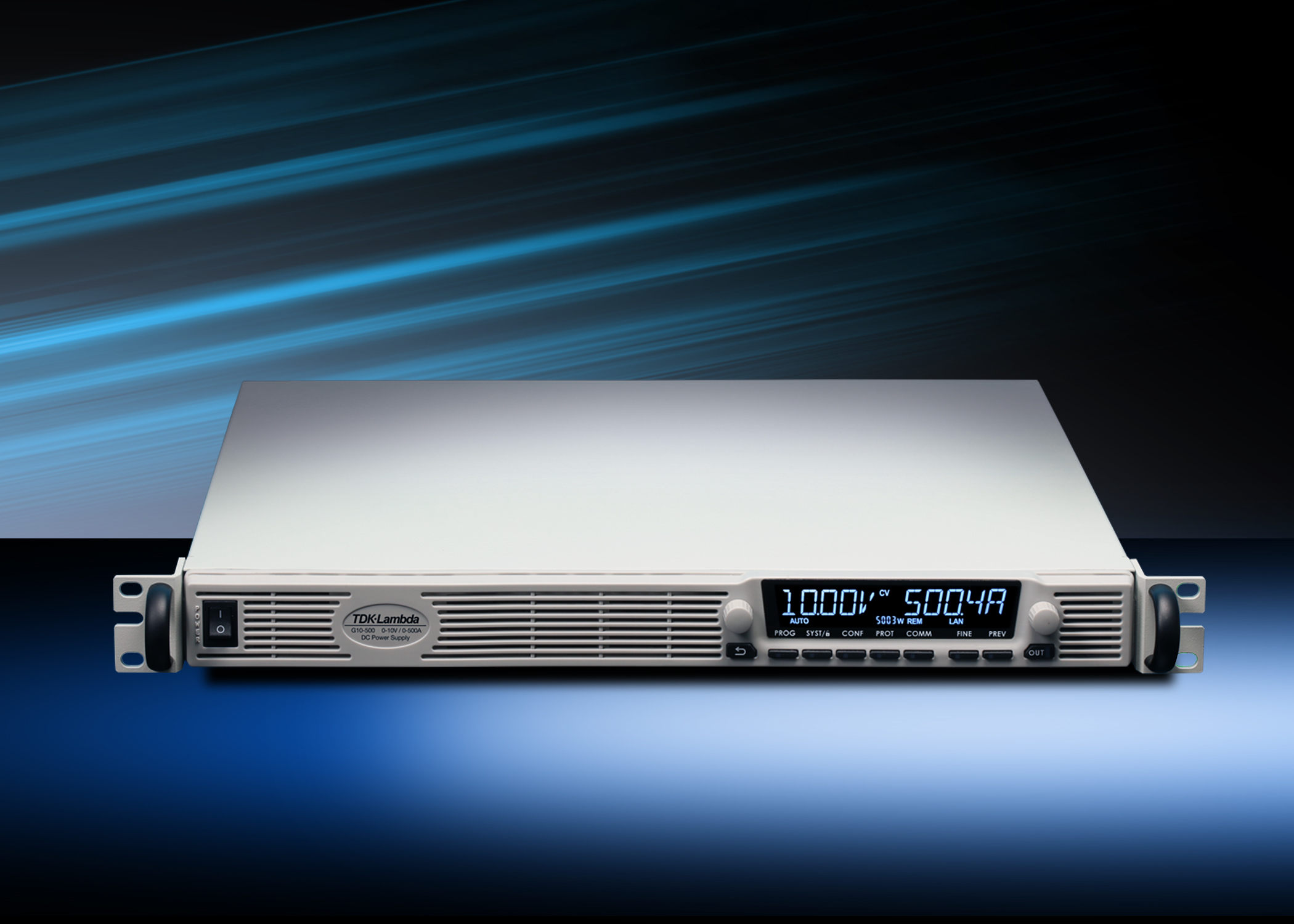

View URL - Product Image
