KPSB
NUOVA GAMMA 5-25W AC-DC Board Mount Power Supplies

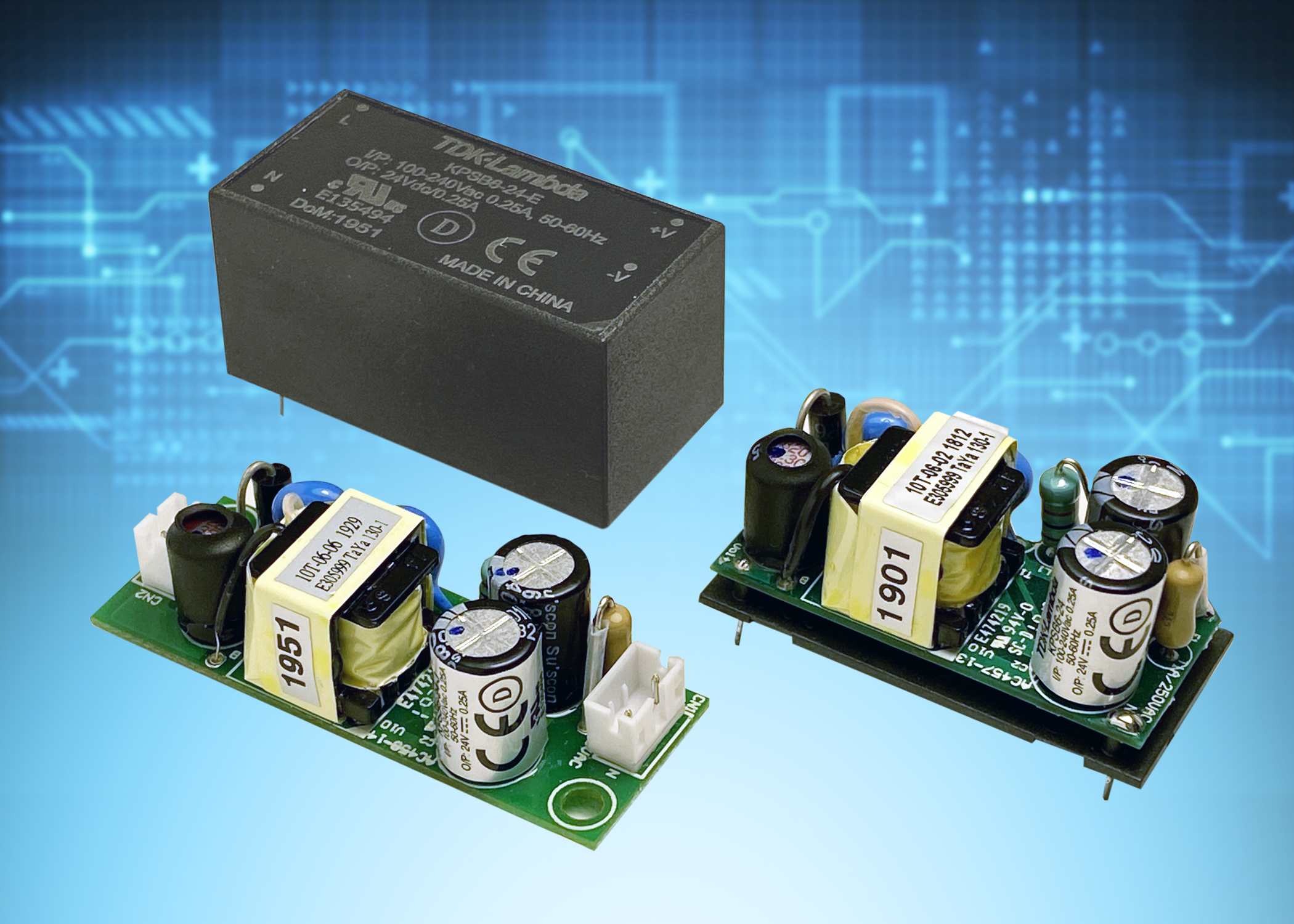

Gli alimentatori singola uscita KPSB sono disponibili con potenze di uscita di 6W e 25W e tensioni di uscita 3,3V, 5V, 9V, 12V, 15V e 24V. Hanno un ingresso wide-range 90-264Vac e temperatura di funzionamento ambiente da -40°C a +80°C. Questi convertitori compatti e leggeri, disponibili in versione open-frame o incapsulati, sono dotati di un doppio isolamento in Classe II, che permette il loro utilizzo senza collegamento di terra. In opzione sono disponibili le connessioni tramite connettori plug-in JST.
Caratteristiche
- High Effi ciency, Up to 87%
- Class B EMI
- Low No Load Power Consumption
- Wide Operating Temperature
- Class II, Wide Range Input (90-264VAC)
Applicazioni
Product Range Information
| Part number | Power (W) | Outputs | Construction | Status | View PDF datasheet |
|---|---|---|---|---|---|
| KPSB6-3R3 | 5 |
3.3V / 1.5A |
Open Frame pcb mount |  |
 |
| KPSB6-5 | 6 |
5V / 1.2A |
Open Frame pcb mount | |
|
| KPSB25-5 | 20 |
5V / 4A |
Open Frame pcb mount | |
|
| KPSB6-9 | 6 |
9V / 0.67A |
Open Frame pcb mount | |
|
| KPSB6-12 | 6 |
12V / 0.5A |
Open Frame pcb mount | |
|
| KPSB25-12 | 25 |
12V / 2.1A |
Open Frame pcb mount | |
|
| KPSB6-15 | 6 |
15V / 0.4A |
Open Frame pcb mount | |
|
| KPSB25-15 | 25 |
15V / 1.67A |
Open Frame pcb mount | |
|
| KPSB6-24 | 6 |
24V / 0.25A |
Open Frame pcb mount | |
|
| KPSB25-24 | 25 |
24V / 1.05A |
Open Frame pcb mount | |
|
| KPSB25-36 | 25 |
36V / 0.7A |
Open Frame pcb mount | |
|
| KPSB25-48 | 25 |
48V / 0.52A |
Open Frame pcb mount | |
|
Technical Downloads
- KPSB Datasheet
Scarica PDF - KPSB6 Installation Manual
Scarica PDF - KPSB25 Installation Manual
Scarica PDF - 3D Drawings
View URL - Specification, Drawings, Technical Files
View URL
