Convertitori DC-DC

La serie CCG1R5 (1,5W), CCG3 (3W), CCG6 (6W) e CCG10 (10W) comprende 36 combinazioni di tensione e corrente con uscite da 3,3V, 5V, 12V, 15V e doppia uscita +/-12V e +/-15V. I modelli a doppia uscita possono anche essere collegati per fornire 24V e 30V. Tutti possono funzionare con ingressi da 4,5 a 18V, da 9 a 36V o da 18 a 76Vdc per supportare il funzionamento da fonti di alimentazione a 5V, 12V, 24V e 48V. Questa gamma di ingressi  4:1 può essere utile per ottimizzare le scorte nell’ottica di riduzione della gestione di codici, grazie a un unico prodotto che copre due tensioni nominali.

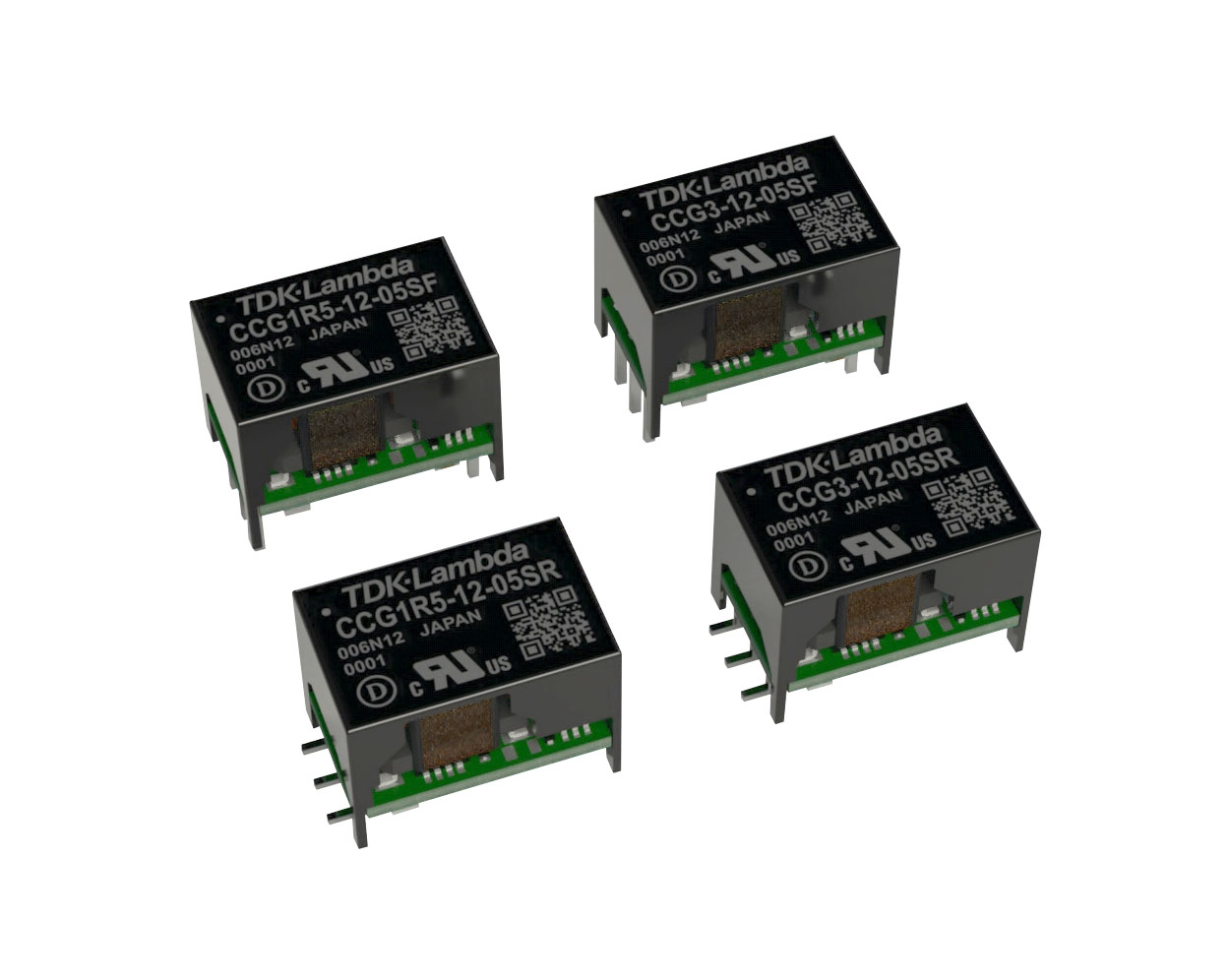

I modelli da 1,5W e 3W hanno entrambi una dimensione compatta di 15,7 mm x 10,4 mm x 11,5 mm (lunghezza x larghezza x altezza), mentre i modelli da 6W e 10W hanno un ingombro di 19 mm x 12,4 mm (lunghezza x larghezza) con un'altezza di 11,5 mm (11,8 mm per i modelli a montaggio superficiale). L'involucro di plastica non è incapsulato, evitando così i rischi di qualità associati ai composti di silicone durante la saldatura a riflusso. Recentemente sono state aggiunte le opzioni per il rivestimento del pannello bifacciale per le applicazioni ferroviarie e per altri ambienti difficili, oltre a una vaschetta contenitrice di dimensioni maggiori per facilitare il posizionamento dei modelli a montaggio superficiale.

L'intervallo di temperatura operativa per i modelli da CCG1R5 a CCG10 va da -40 a +100°C utilizzando il raffreddamento a convezione o ad aria forzata con un declassamento minimo. La protezione da sovracorrente e l'accensione/spegnimento a distanza sono standard, con un intervallo di regolazione della tensione di uscita di -5/+10% solo sulle uscite singole. L'isolamento tra ingresso a uscita è di 1.500Vdc.

Le serie CCG15 e CCG30, con ingombro di 1“ x 1”, funzionano con ingressi ad ampio range da 9 a 36Vdc o da 18 a 76V, con tagli di potenza di 15W e 30W e tensioni di uscita da 3,3V a 30V. I modelli a uscita singola possono essere regolati da -10% a +10% utilizzando il terminale di trim. Il CCG15-30 può funzionare a temperatura ambiente compresa tra -40 e 85°C e ha un isolamento tra ingresso e uscita di 1.500 Vdc. La schermatura a sei lati riduce le EMI condotte e radiate.

Tutti i modelli CCG sono certificati secondo gli standard di sicurezza IEC/UL/CSA/EN 62368-1 con i marchi CE e UKCA per le direttive LV e RoHS.
