TDK-Lambda Netherlands
DC-DC Omzetters

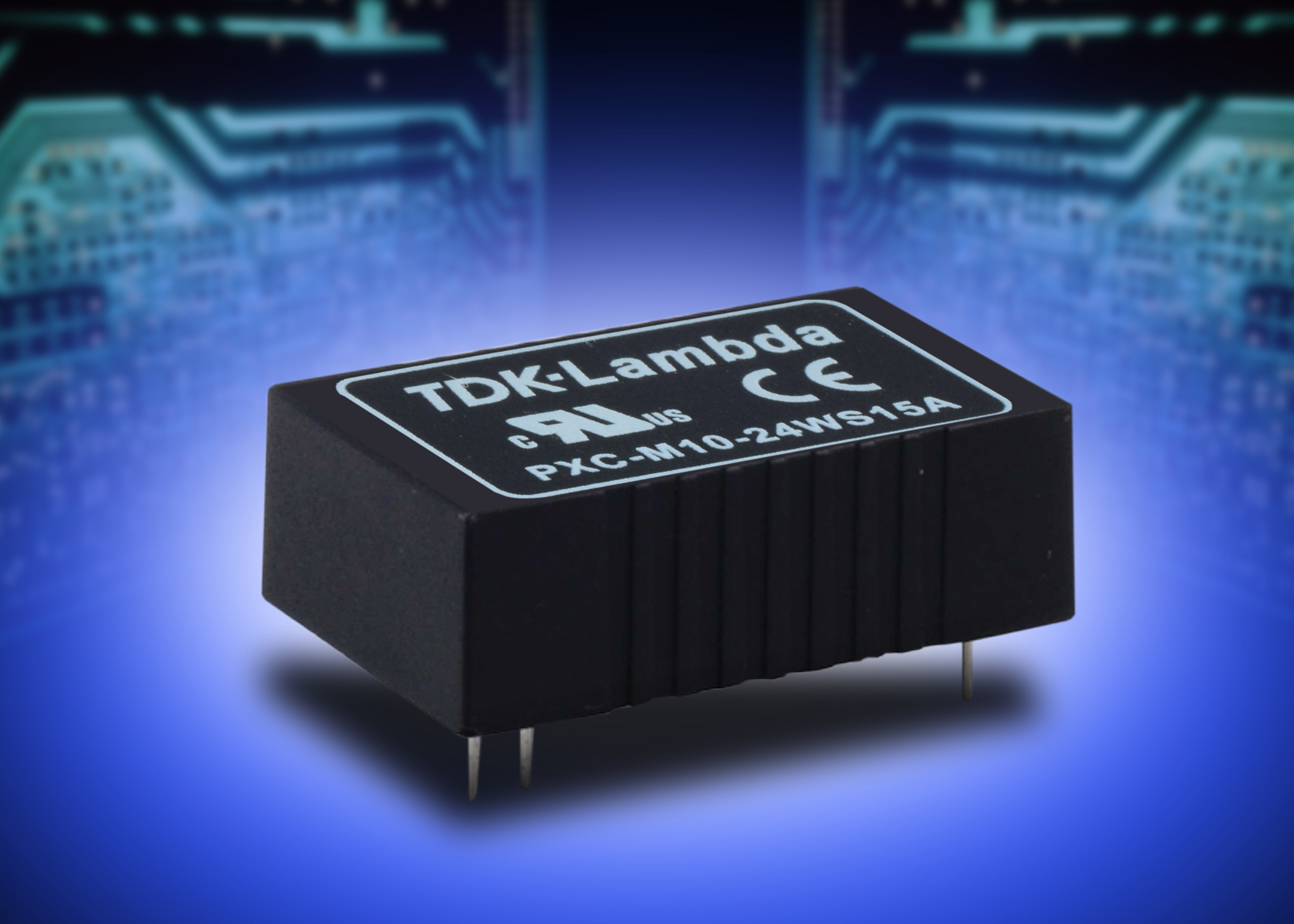

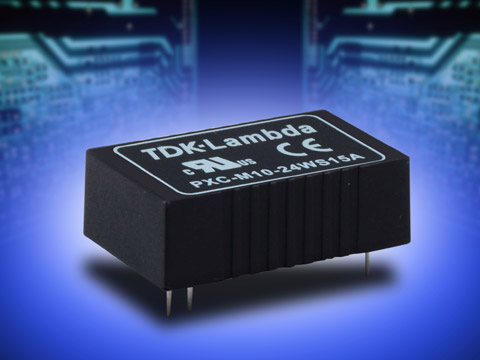

PXC-M
3W, 6W & 10W Medical Isolated DC-DC Converters
De volgens IEC 60601-1 normen medisch gecertificeerde PXC-M heeft een industriestandaard DIP-24 behuizing. Met een isolatiespanning tussen in- en uitgang van 5.000 VAC en ingangsspanningen van 9 tot 36 VDC of 18 tot 75 VDC accepterend, is de PXC-M serie leverbaar met uitgangsspanningen van 3,3, 5, 12, 15, 24, ± 5, ±12 en ± 15 VDC. Het kunnen werken met 12 en 24 V of met 24 en 48 V nominale ingangsspanningen leidt tot lagere voorraadkosten en verhoogt de beschikbaarheid van onderdelen.
Eigenschappen
- 60601-1 approval
- I/O isolation 5kVAC, 2MOPP
- 0.25μA low patient leakage
- 4:1 Wide input range
Informatie over productaanbod
| Onderdeelnumme | Vermogen (W) | Output-info | Constructie | Staat | Stock Level | Bekijk de datasheet (PDF) |
|---|---|---|---|---|---|---|
| PXC-M10-48WD15 | 10 |
15V / 0.333A -15V / -0.333A |
Enclosed pcb mount |  |
Bekijk voorraad |  |
| PXC-M10-24WD15 | 10 |
15V / 0.33A -15V / -0.33A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-24WD15 | 6 |
15V / 0.2A -15V / -0.2A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-48WD15 | 6 |
15V / 0.2A -15V / -0.2A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-24WD15 | 3 |
15V / 0.1A -15V / 0.1A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-48WD15 | 3 |
15V / 0.1A -15V / 0.1A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-24WD12 | 10 |
12V / 0.416A -12V / -0.416A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-48WD12 | 10 |
12V / 0.416A -12V / -0.416A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-24WD12 | 6 |
12V / 0.25A -12V / -0.25A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-48WD12 | 6 |
12V / 0.25A -12V / -0.25A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-48WD12 | 3 |
12V / -0.125A -12V / 0.125A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-24WD12 | 3 |
12V / 0.125A -12V / 0.125A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-24WD05 | 10 |
5V / 1A -5V / -1A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-48WD05 | 10 |
5V / 1A -5V / -1A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-24WD05 | 3 |
5V / 0.3A -5V / 0.3A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-48WD05 | 3 |
5V / 0.3A -5V / 0.3A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-24WD05 | 6 |
5V / 0.6A -5V / 0.6A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-48WD05 | 6 |
5V / 0.6A -5V / 0.6A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-24WS3P3 | 3.3 |
3.3V / 1A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-48WS3P3 | 3.3 |
3.3V / 1A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-24WS3P3 | 5.9 |
3.3V / 1.8A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-24WS3P3 | 8.3 |
3.3V / 2.5A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-48WS3P3 | 8.3 |
3.3V / 2.5A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-24WS05 | 3 |
5V / 0.6A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-48WS05 | 3 |
5V / 0.6A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-24WS05 | 6 |
5V / 1.2A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-48WS05 | 6 |
5V / 1.2A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-24WS05 | 10 |
5V / 2A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-48WS05 | 10 |
5V / 2A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-24WS12 | 3 |
12V / 0.25A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-48WS12 | 3 |
12V / 0.25A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-24WS12 | 6 |
12V / 0.5A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-48WS12 | 6 |
12V / 0.5A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-24WS12 | 10 |
12V / 0.83A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-48WS12 | 10 |
12V / 0.83A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-24WS15 | 3 |
15V / 0.2A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-48WS15 | 3 |
15V / 0.2A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-24WS15 | 6 |
15V / 0.4A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-48WS15 | 6 |
15V / 0.4A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-24WS15 | 10.1 |
15V / 0.67A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-48WS15 | 10.1 |
15V / 0.67A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-24WS24 | 3 |
24V / 0.125A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M03-48WS24 | 3 |
24V / 0.125A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-24WS24 | 6 |
24V / 0.25A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M06-48WS24 | 6 |
24V / 0.25A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-24WS24 | 10 |
24V / 0.416A |
Enclosed pcb mount | |
Bekijk voorraad | |
| PXC-M10-48WS24 | 10 |
24V / 0.416A |
Enclosed pcb mount | |
Bekijk voorraad | |
Technische downloads
- PXC-M Datasheet
Bekijk PDF - Specification, Drawings, Technical Files
Bekijk URL
Verwante informatie
- PXB
15W Single & Dual DC-DC converters
Bekijk URL - PXC
5W Isolated DC-DC converters
Bekijk URL - PXD
Isolated PCB mount DC-DC converters
Bekijk URL - Product Image
Bekijk JPG
