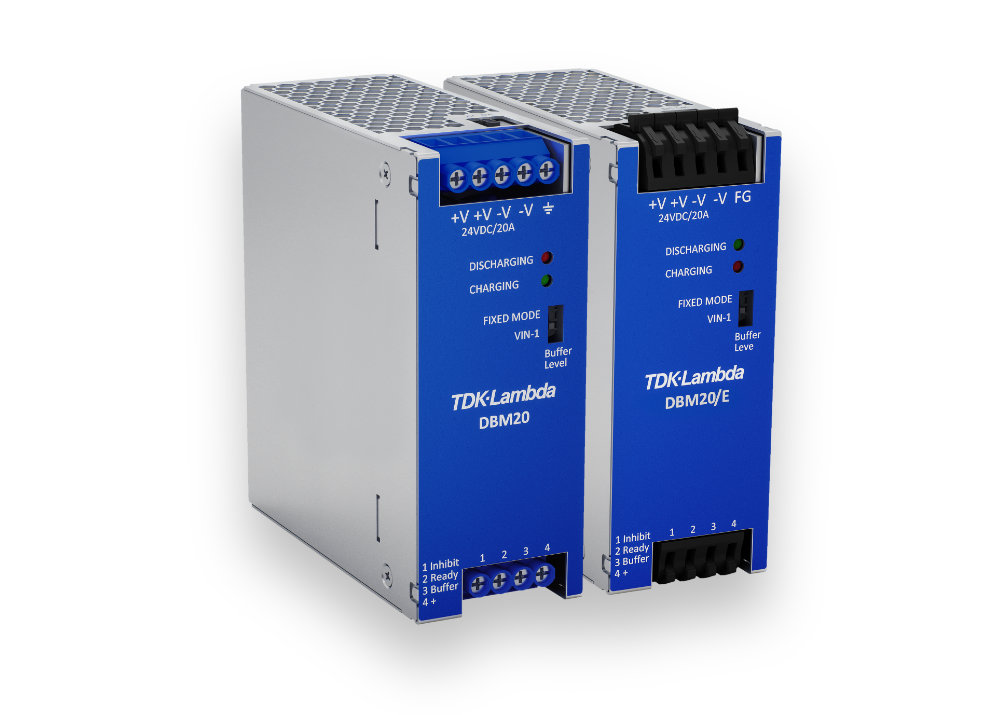

DBM20
NEU 24Vdc 20A Puffermodul für DIN-Schienenmontage
Das DBM-Modul ist ideal für die Bereitstellung von kurzzeitigen Überbrückungs- oder Spitzenleistungen für Lasten, die an ein AC-DC-Netzteil mit 24 Vdc-Ausgang angeschlossen sind. Es kann eine zusätzliche Überbrückungszeit von 250ms bei einer Ausgangsleistung von 448W liefern. Im Normalbetrieb wird die Energie in den Elektrolytkondensatoren des DBM20 gespeichert. Wenn die Netzspannung für eine kurze Zeit unterbrochen wird, versorgt das DBM20 die Last weiterhin mit Energie und ermöglicht so ein sicheres und kontrolliertes Abschalten der angeschlossenen Geräte. Das DBM20 kann auf zwei Betriebsmodi eingestellt werden. Im „fixed Mode“ wird es aktiv, sobald die Eingangsspannung auf 22,4V einbricht, im „variable Mode“ bereits wenn die Eingangsspannung um 1V absinkt. Mehrere Puffermodule können für längere Überbrückungszeiten parallel geschaltet werden. LED´s auf der Frontseite zeigen den Status an. Weiter lässt sich das Gerät aus der Ferne sowohl über ein DC-OK-Relais als auch über Optokoppler-Signale überwachen. Der Ausgang des DBM20 lässt sich über einen Inhibit-Eingang deaktivieren. Dabei wird der Zwischenkreis aktiv innerhalb von 3-5 Sekunden entladen.
Features
- 250ms Netzausfallüberbrückung bei 448W
- Verwendet Elektrolytkondensatoren zur Energiespeicherung
- Sehr schmal, nur 49mm auf DIN-Schiene nötig
- Parallelfähig
- Remote on/off um unkontrollierte Entladung zu stoppen
Information zur Produktpalette
| Produktnummer | zusätzliche Informationen | Status | pdf Datenblatt anzeigen |
|---|---|---|---|
| DBM20 | 24V 20A Buffer Module |  |
 |
| DBM20/E | 24V 20A Buffer Module | |
|
Technische Downloads
- DBM20 Datasheet
Download PDF - DBM20_ZBM20_DofC_20200903
Download PDF - Specification, Drawings, Technical Files
