DC-DC-Wandler

CCG

NEU Isolierte DC-DC-Wandler von 1,5 bis 30 W

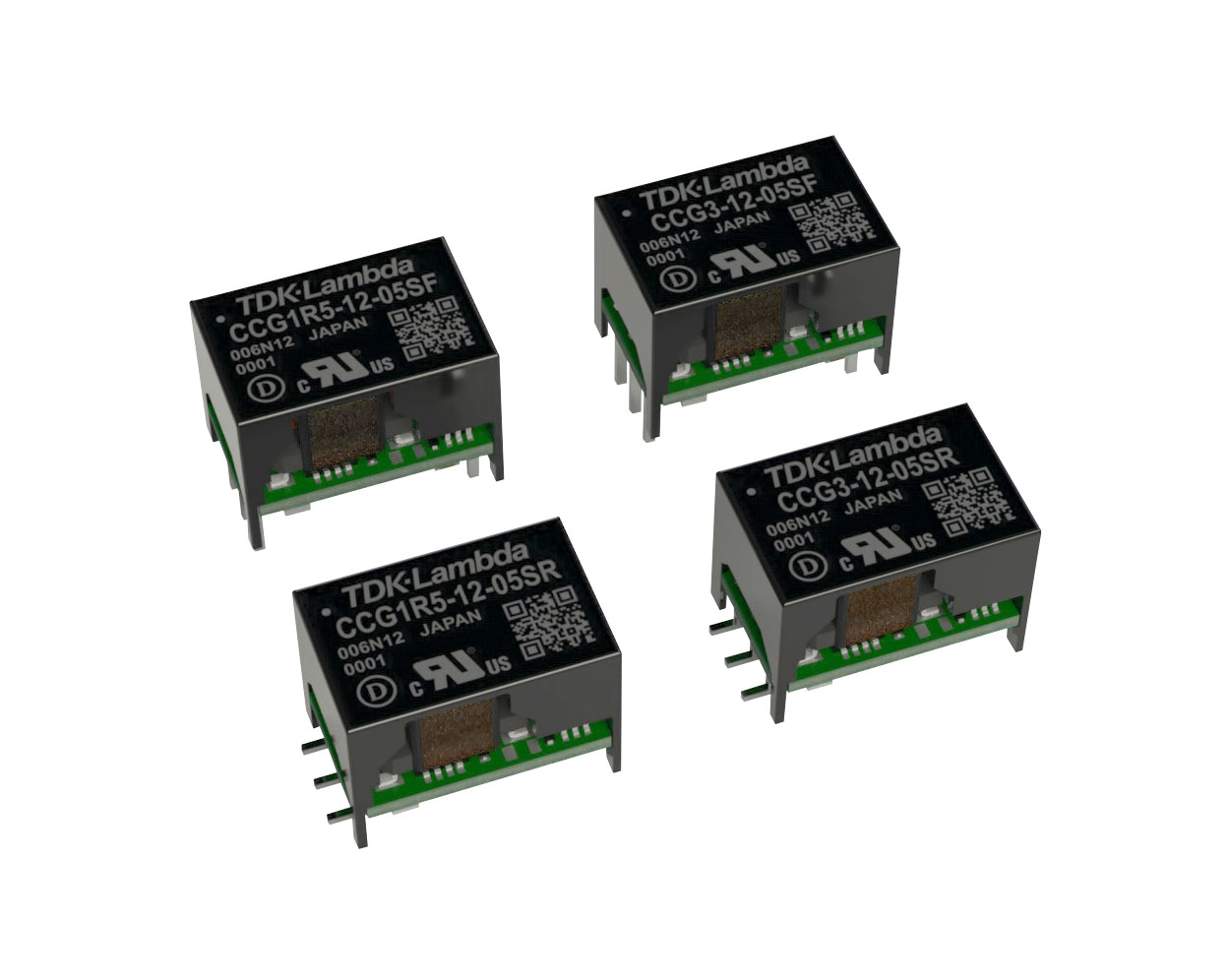

Die Modellreihen CCG1R5 (1,5 W), CCG3 (3 W), CCG6 (6 W) und CCG10 (10 W) umfassen 36 Typen mit 3,3 V, 5 V, 12 V, 15 V Singleausgang und +/-12 V und +/-15 V Dualausgängen. Für Ausgangsspannungen von 24V und 30V lassen sich die Dualausgänge in Reihe schalten. Als Eingangsspannung stehen 4:1 Weitbereiche mit 4,5 bis 18V, 9 bis 36V oder 18 bis 76Vdc zur Auswahl. Damit werden stets zwei der typischen Betriebsspannungen von 5V, 12V, 24V und 48V abgedeckt, was für den Anwender die Anzahl erforderlicher Typen reduzieren kann.

Die 1,5W und 3W Modelle kommen im gleichen Gehäuse mit 15,7mm x 10,4mm x 11,5mm (Länge x Breite x Höhe), und ebenso die 6W und 10W Modelle in einem geringfügig größeren Gehäuse mit 19mm x 12,4mm Grundfläche (Länge x Breite) und einer Höhe von 11,5mm (11,8mm für die SMD-Versionen). Das Kunststoffgehäuse ist nicht vergossen, wodurch jegliche Qualitätsrisiken in Verbindung mit Silikonvergussmassen bei Reflow-Lötprozessen ausgeschlossen werden können.

Der Betriebstemperaturbereich der CCG1R5 bis CCG10 erstreckt sich von -40 bis +100 °C sowohl bei Konvektionskühlung als auch bei forcierter Kühlung mit nur geringem Leistungsderating. Überstrombegrenzung und Remote on/off sind Standard-Features, dazu eine Trim-Funktion mit einem Einstellbereich von -5/+10% der Nominalspannung für alle Single-Ausgänge. Die Isolationsspannung Eingang gegen Ausgang beträgt 1.500 Vdc. Die Sicherheitszulassung erfolgt auf Basis der IEC/UL/CSA/EN 62368-1 mit der CE- und UKCA-Kennzeichnung für die Niederspannungs- und RoHS-Richtlinien.

CCG Range at a glance

Features

Weiter 4:1-Eingangsspannungsbereiche
Platzsparende Baugrößen
Zertifiziert nach IEC 62368-1
minimales Leistungsderating bei erhöhten Umgebungstemperaturen
Kein Silikon-Verguss

Downloads

Datenblätter & Handbücher

Bilder & 3D Zeichnungen

Nützliche Links

Specification, Drawings, Technical Files

Andere Ressourcen

Information zur Produktpalette

Hide details

Show details

Produktnummer	Leistung	Ausgänge	Bauform
CCG1R5-12-03Sx	1.32W	3.3V / 0.4A	Enclosed pcb mount
CCG1R5-24-03Sx	1.32W	3.3V / 0.4A	Enclosed pcb mount
CCG1R5-48-03Sx	1.32W	3.3V / 0.4A	Enclosed pcb mount
CCG3-12-03Sx	2.84W	3.3V / 0.8A	Enclosed pcb mount
CCG3-24-03Sx	2.64W	3.3V / 0.8A	Enclosed pcb mount
CCG3-48-03Sx	2.64W	3.3V / 0.8A	Enclosed pcb mount
CCG6-12-03Sx	5.28W	3.3V / 1.6A	Enclosed pcb mount
CCG6-24-03Sx	5.28W	3.3V / 1.6A	Enclosed pcb mount
CCG6-48-03Sx	5.28W	3.3V / 1.6A	Enclosed pcb mount
CCG10-12-03Sx	8.58W	3.3V / 2.6A	Enclosed pcb mount
CCG10-24-03Sx	8.58W	3.3V / 2.6A	Enclosed pcb mount
CCG10-48-03Sx	8.58W	3.3V / 2.6A	Enclosed pcb mount
CCG15-24-03S	13.2W	3.3V / 4A	Enclosed pcb mount
CCG15-48-03S	13.2W	3.3V / 4A	Enclosed pcb mount
CCG30-24-03S	23.1W	3.3V / 7A	Enclosed pcb mount
CCG30-48-03S	23.1W	3.3V / 7A	Enclosed pcb mount
CCG1R5-12-05Sx	1.5W	5V / 0.3A	Enclosed pcb mount
CCG1R5-48-05Sx	1.5W	5V / 0.3A	Enclosed pcb mount
CCG3-12-05Sx	3W	5V / 0.6A	Enclosed pcb mount
CCG3-24-05Sx	3W	5V / 0.6A	Enclosed pcb mount
CCG3-48-05Sx	3W	5V / 0.6A	Enclosed pcb mount
CCG3-24-05Sx	3W	5V / 0.6A	Enclosed pcb mount
CCG6-12-05Sx	6W	5V / 1.2A	Enclosed pcb mount
CCG6-24-05Sx	6W	5V / 1.2A	Enclosed pcb mount
CCG6-48-05Sx	6W	5V / 1.2A	Enclosed pcb mount
CCG10-12-05Sx	10W	5V / 2A	Enclosed pcb mount
CCG10-24-05Sx	10W	5V / 2A	1U Rack
CCG10-48-05Sx	10W	5V / 2A	1U Rack
CCG15-24-05S	15W	5V / 3A	Enclosed pcb mount
CCG15-48-05S	15W	5V / 3A	Enclosed pcb mount
CCG30-24-05S	30W	5V / 6A	Enclosed pcb mount
CCG30-48-05S	30W	5V / 6A	Enclosed pcb mount
CCG1R5-24-12Dx	1.56W	12V / 65mA -12V / 65mA	Enclosed pcb mount
CCG1R5-12-12Dx	1.56W	12V / 65mA -12V / 65mA	Enclosed pcb mount
CCG1R5-48-12Dx	1.56W	12V / 65mA -12V / 65mA	Enclosed pcb mount
CCG3-12-12Dx	3.12W	12V / 0.13A -12V / 0.13A	Enclosed pcb mount
CCG3-24-12Dx	3.12W	12V / 0.13A -12V / 0.13A	Enclosed pcb mount
CCG3-48-12Dx	3.12W	12V / 0.13A -12V / 0.13A	Enclosed pcb mount
CCG6-24-12Dx	6W	12V / 0.25A -12V / 0.25A	Enclosed pcb mount
CCG6-12-12Dx	6W	12V / 0.25A -12V / 0.25A	Enclosed pcb mount
CCG6-48-12Dx	6W	12V / 0.25A -12V / 0.25A	Enclosed pcb mount
CCG10-12-12Dx	10.08W	12V / 0.42A -12V / 0.42A	Enclosed pcb mount
CCG10-24-12Dx	10.08W	12V / 0.42A -12V / 0.42A	Enclosed pcb mount
CCG10-48-12Dx	10.08W	12V / 0.42A -12V / 0.42A	Enclosed pcb mount
CCG15-24-12D	15.6W	12V / 0.65A -12V / 0.65A	Enclosed pcb mount
CCG15-48-12D	15.6W	12V / 0.65A -12V / 0.65A	Enclosed pcb mount
CCG30-24-12D	30W	12V / 1.25A -12V / 1.25A	Enclosed pcb mount
CCG30-48-12D	30W	12V / 1.25A -12V / 1.25A	Enclosed pcb mount
CCG1R5-12-12Sx	1.56W	12V / 0.13A	Enclosed pcb mount
CCG1R5-24-12Sx	1.56W	12V / 0.13A	Enclosed pcb mount
CCG1R5-48-12Sx	1.56W	12V / 0.13A	Enclosed pcb mount
CCG3-12-12Sx	3W	12V / 0.25A	Enclosed pcb mount
CCG3-48-12Sx	3W	12V / 0.25A	Enclosed pcb mount
CCG3-24-12Sx	3W	12V / 0.25A	Enclosed pcb mount
CCG6-12-12Sx	6W	12V / 0.5A	Enclosed pcb mount
CCG6-24-12Sx	6W	12V / 0.5A	Enclosed pcb mount
CCG6-48-12Sx	6W	12V / 0.5A	Enclosed pcb mount
CCG10-12-12Sx	10.8W	12V / 0.9A	Enclosed pcb mount
CCG10-24-12Sx	10.8W	12V / 0.9A	Enclosed pcb mount
CCG10-48-12Sx	10.8W	12V / 0.9A	Enclosed pcb mount
CCG15-24-12S	15.6W	12V / 1.3A	Enclosed pcb mount
CCG15-48-12S	15.6W	12V / 1.3A	Enclosed pcb mount
CCG30-24-12S	30W	12V / 2.5A	Enclosed pcb mount
CCG30-48-12S	30W	12V / 2.5A	Enclosed pcb mount
CCG1R5-12-15Dx	1.5W	15V / 50mA -15V / 50mA	Enclosed pcb mount
CCG1R5-24-15Dx	1.5W	15V / 50mA -15V / 50mA	Enclosed pcb mount
CCG1R5-48-15Dx	1.5W	15V / 50mA -15V / 50mA	Enclosed pcb mount
CCG3-12-15Dx	3W	15V / 0.1A -15V / 0.1A	Enclosed pcb mount
CCG3-24-15Dx	3W	15V / 0.1A -15V / 0.1A	Enclosed pcb mount
CCG3-48-15Dx	3W	15V / 0.1A -15V / 0.1A	Enclosed pcb mount
CCG6-12-15Dx	6W	15V / 0.2A -15V / 0.2A	Enclosed pcb mount
CCG6-24-15Dx	6W	15V / 0.2A -15V / 0.2A	Enclosed pcb mount
CCG6-48-15Dx	6W	15V / 0.2A -15V / 0.2A	Enclosed pcb mount
CCG10-12-15Dx	10.2W	15V / 0.42A -15V / 0.42A	Enclosed pcb mount
CCG10-24-15Dx	10.2W	15V / 0.42A -15V / 0.42A	Enclosed pcb mount
CCG10-48-15Dx	10.2W	15V / 0.42A -15V / 0.42A	Enclosed pcb mount
CCG15-24-15D	15W	15V / 0.5A -15V / 0.5A	Enclosed pcb mount
CCG15-48-15D	15W	15V / 0.5A -15V / 0.5A	Enclosed pcb mount
CCG30-24-15D	30W	15V / 1A -15V / 1A	Enclosed pcb mount
CCG30-48-15D	30W	15V / 1A -15V / 1A	Enclosed pcb mount
CCG1R5-12-15Sx	1.5W	15V / 0.1A	Enclosed pcb mount
CCG1R5-24-15Sx	1.5W	15V / 0.1A	Enclosed pcb mount
CCG1R5-48-15Sx	1.5W	15V / 0.1A	Enclosed pcb mount
CCG3-12-15Sx	3W	15V / 0.2A	Enclosed pcb mount
CCG3-24-15Sx	3W	15V / 0.2A	Enclosed pcb mount
CCG3-48-15Sx	3W	15V / 0.2A	Enclosed pcb mount
CCG6-12-15Sx	6W	15V / 0.4A	Enclosed pcb mount
CCG6-24-15Sx	6W	15V / 0.4A	Enclosed pcb mount
CCG6-48-15Sx	6W	15V / 0.4A	Enclosed pcb mount
CCG10-12-15Sx	10.5W	15V / 0.7A	Enclosed pcb mount
CCG10-24-15Sx	10.5W	15V / 0.7A	Enclosed pcb mount
CCG10-48-15Sx	10.5W	15V / 0.7A	Enclosed pcb mount
CCG15-24-15S	15W	15V / 1A	Enclosed pcb mount
CCG15-48-15S	15W	15V / 1A	Enclosed pcb mount
CCG30-24-15S	30W	15V / 2A	Enclosed pcb mount
CCG30-48-15S	30W	15V / 2A	Enclosed pcb mount
CCG6-24-12Dx	6W	24V / 0.25A	Enclosed pcb mount
CCG6-12-12Dx	6W	24V / 0.25A	Enclosed pcb mount
CCG6-48-12Dx	6W	24V / 0.25A	Enclosed pcb mount
CCG10-12-12Dx	10.08W	24V / 0.42A	Enclosed pcb mount
CCG10-24-12Dx	10.08W	24V / 0.42A	Enclosed pcb mount
CCG10-48-12Dx	10.08W	24V / 0.42A	Enclosed pcb mount
CCG15-24-12D	15.6W	24V / 0.65A	Enclosed pcb mount
CCG15-48-12D	15.6W	24V / 0.65A	Enclosed pcb mount
CCG30-24-12D	30W	24V / 1.25A	Enclosed pcb mount
CCG30-48-12D	30W	24V / 1.25A	Enclosed pcb mount
CCG6-12-15Dx	6W	30V / 0.2A	Enclosed pcb mount
CCG6-12-15Dx	6W	30V / 0.2A	Enclosed pcb mount
CCG6-24-15Dx	6W	30V / 0.2A	Enclosed pcb mount
CCG6-48-15Dx	6W	30V / 0.2A	Enclosed pcb mount
CCG10-12-15Dx	10.2W	30V / 0.42A	Enclosed pcb mount
CCG10-24-15Dx	10.2W	30V / 0.42A	Enclosed pcb mount
CCG10-48-15Dx	10.2W	30V / 0.42A	Enclosed pcb mount
CCG15-24-15D	15W	30V / 0.5A	Enclosed pcb mount
CCG15-48-15D	15W	30V / 0.5A	Enclosed pcb mount
CCG30-24-15D	30W	30V / 1A	Enclosed pcb mount
CCG30-48-15D	30W	30V / 1A	Enclosed pcb mount
