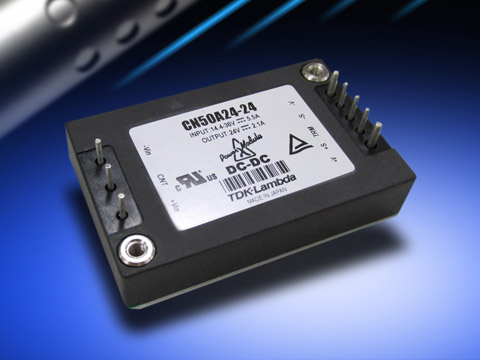

CN-A

30W-200W Half & Quarter Brick DC-DC converters

Featuring either 60 - 160Vdc or 14.4 - 36Vdc inputs, the CN-A meets the stringent shock and vibration requirements of IEC61373, as well as the Japanese equivalent standard JIS E 4031. A coating option allow the products to meet EN50155. Full power operation on all the converters is guaranteed across a -40 to +100?C baseplate temperature. All models, except the half brick 200W, have a quarter brick footprint and will withstand a 3kVac isolation voltage.

CN-A

Features

  • 60 - 160VDC Input
  • IEC 61373 Shock and Vibration
  • Base plate Cooled
  • Full Power at 100°C base plate
  • Five Year Warranty

Downloads

Product Range Information

Hide details

Show details

To request a sample or quote, please tick the box alongside the model of interest.

Models selected: 0 Request quote / sample

Part number Power Output info Construction Status Stock Level View PDF datasheet Request quote / sample
CN30A110-5 30W 5Vdc / 6Adc
Quarter Brick Not recommended for new designs Enquire   View PDF datasheet
CN50A110-5 50W 5Vdc / 10Adc
Quarter Brick Not recommended for new designs Enquire   View PDF datasheet
CN50A24-5 50W 5Vdc / 10Adc
Quarter Brick Current product Enquire   View PDF datasheet
CN100A110-5 100W 5Vdc / 20Adc
Quarter Brick Not recommended for new designs Enquire   View PDF datasheet
CN100A24-5 100W 5Vdc / 20Adc
Quarter Brick Current product Enquire   View PDF datasheet
CN200A110-5 200W 5Vdc / 40Adc
Half Brick Not recommended for new designs Enquire   View PDF datasheet
CN30A110-12 30W 12Vdc / 2.5Adc
Quarter Brick Not recommended for new designs Check stock   View PDF datasheet
CN50A110-12 50.4W 12Vdc / 4.2Adc
Quarter Brick Not recommended for new designs Enquire   View PDF datasheet
CN50A24-12 50.4W 12Vdc / 4.2Adc
Quarter Brick Current product Enquire   View PDF datasheet
CN100A110-12 100.8W 12Vdc / 8.4Adc
Quarter Brick Not recommended for new designs Enquire   View PDF datasheet
CN100A24-12 100.8W 12Vdc / 8.4Adc
Quarter Brick Current product Enquire   View PDF datasheet
CN200A110-12 200W 12Vdc / 16.7Adc
Half Brick Not recommended for new designs Enquire   View PDF datasheet
CN30A110-15 30W 15Vdc / 2Adc
Quarter Brick Not recommended for new designs Enquire   View PDF datasheet
CN50A110-15 51W 15Vdc / 3.4Adc
Quarter Brick Not recommended for new designs Enquire   View PDF datasheet
CN100A110-15 100.5W 15Vdc / 6.7Adc
Quarter Brick Not recommended for new designs Enquire   View PDF datasheet
CN200A110-15 200W 15Vdc / 13.4Adc
Half Brick Not recommended for new designs Enquire   View PDF datasheet
CN30A110-24 31.2W 24Vdc / 1.3Adc
Quarter Brick Not recommended for new designs Enquire   View PDF datasheet
CN50A110-24 50.4W 24Vdc / 2.1Adc
Quarter Brick Not recommended for new designs Enquire   View PDF datasheet
CN50A24-24 50.4W 24Vdc / 2.1Adc
Quarter Brick Current product Enquire   View PDF datasheet
CN100A110-24 100.8W 24Vdc / 4.2Adc
Quarter Brick Not recommended for new designs Enquire   View PDF datasheet
CN100A24-24 100.8W 24Vdc / 4.2Adc
Quarter Brick Current product Enquire   View PDF datasheet
CN200A110-24 200W 24Vdc / 8.4Adc
Half Brick Not recommended for new designs Enquire   View PDF datasheet
Part number
CN30A110-5
Power 30W
Output info 5Vdc / 6Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN50A110-5
Power 50W
Output info 5Vdc / 10Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN50A24-5
Power 50W
Output info 5Vdc / 10Adc
Construction Quarter Brick
Status Current product
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN100A110-5
Power 100W
Output info 5Vdc / 20Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN100A24-5
Power 100W
Output info 5Vdc / 20Adc
Construction Quarter Brick
Status Current product
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN200A110-5
Power 200W
Output info 5Vdc / 40Adc
Construction Half Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN30A110-12
Power 30W
Output info 12Vdc / 2.5Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Check stock
View PDF datasheet View PDF datasheet
Request quote / sample
CN50A110-12
Power 50.4W
Output info 12Vdc / 4.2Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN50A24-12
Power 50.4W
Output info 12Vdc / 4.2Adc
Construction Quarter Brick
Status Current product
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN100A110-12
Power 100.8W
Output info 12Vdc / 8.4Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN100A24-12
Power 100.8W
Output info 12Vdc / 8.4Adc
Construction Quarter Brick
Status Current product
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN200A110-12
Power 200W
Output info 12Vdc / 16.7Adc
Construction Half Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN30A110-15
Power 30W
Output info 15Vdc / 2Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN50A110-15
Power 51W
Output info 15Vdc / 3.4Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN100A110-15
Power 100.5W
Output info 15Vdc / 6.7Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN200A110-15
Power 200W
Output info 15Vdc / 13.4Adc
Construction Half Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN30A110-24
Power 31.2W
Output info 24Vdc / 1.3Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN50A110-24
Power 50.4W
Output info 24Vdc / 2.1Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN50A24-24
Power 50.4W
Output info 24Vdc / 2.1Adc
Construction Quarter Brick
Status Current product
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN100A110-24
Power 100.8W
Output info 24Vdc / 4.2Adc
Construction Quarter Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN100A24-24
Power 100.8W
Output info 24Vdc / 4.2Adc
Construction Quarter Brick
Status Current product
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
CN200A110-24
Power 200W
Output info 24Vdc / 8.4Adc
Construction Half Brick
Status Not recommended for new designs
Stock Level Enquire
View PDF datasheet View PDF datasheet
Request quote / sample
Key : Current productNot recommended for new designs
