DC-DC-Wandler
CCG

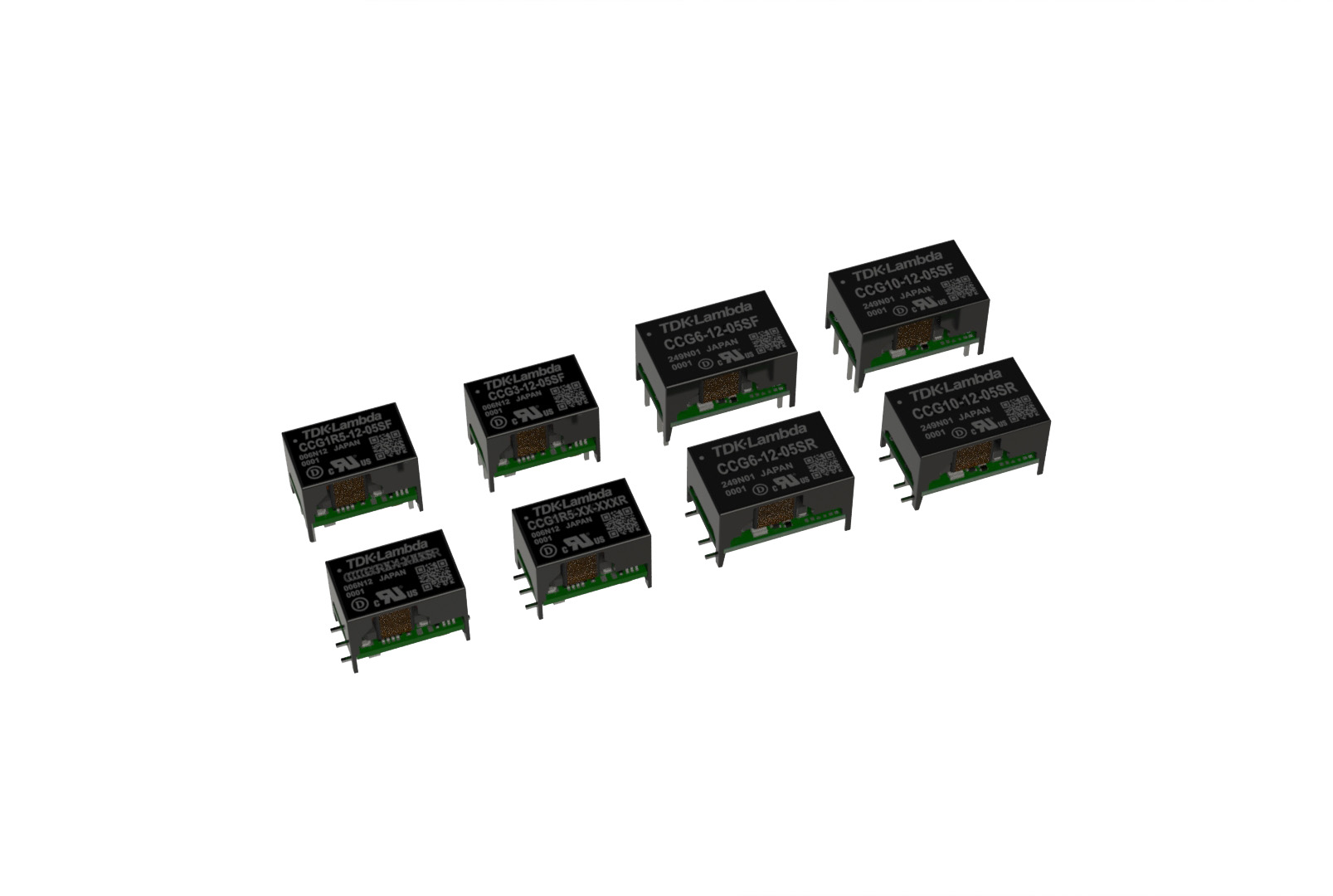

NEU Isolierte DC-DC-Wandler von 1,5 bis 30 WDie Modellreihen CCG1R5 (1,5 W), CCG3 (3 W), CCG6 (6 W) und CCG10 (10 W) umfassen 36 Typen mit 3,3 V, 5 V, 12 V, 15 V Singleausgang und +/-12 V und +/-15 V Dualausgängen. Für Ausgangsspannungen von 24V und 30V lassen sich die Dualausgänge in Reihe schalten. Als Eingangsspannung stehen 4:1 Weitbereiche mit 4,5 bis 18V, 9 bis 36V oder 18 bis 76Vdc zur Auswahl. Damit werden stets zwei der typischen Betriebsspannungen von 5V, 12V, 24V und 48V abgedeckt, was für den Anwender die Anzahl erforderlicher Typen reduzieren kann.
Die 1,5W und 3W Modelle kommen im gleichen Gehäuse mit 15,7mm x 10,4mm x 11,5mm (Länge x Breite x Höhe), und ebenso die 6W und 10W Modelle in einem geringfügig größeren Gehäuse mit 19mm x 12,4mm Grundfläche (Länge x Breite) und einer Höhe von 11,5mm (11,8mm für die SMD-Versionen). Das Kunststoffgehäuse ist nicht vergossen, wodurch jegliche Qualitätsrisiken in Verbindung mit Silikonvergussmassen bei Reflow-Lötprozessen ausgeschlossen werden können.
Der Betriebstemperaturbereich der CCG1R5 bis CCG10 erstreckt sich von -40 bis +100 °C sowohl bei Konvektionskühlung als auch bei forcierter Kühlung mit nur geringem Leistungsderating. Überstrombegrenzung und Remote on/off sind Standard-Features, dazu eine Trim-Funktion mit einem Einstellbereich von -5/+10% der Nominalspannung für alle Single-Ausgänge. Die Isolationsspannung Eingang gegen Ausgang beträgt 1.500 Vdc. Die Sicherheitszulassung erfolgt auf Basis der IEC/UL/CSA/EN 62368-1 mit der CE- und UKCA-Kennzeichnung für die Niederspannungs- und RoHS-Richtlinien.
Features
- Weiter 4:1-Eingangsspannungsbereiche
- Platzsparende Baugrößen
- Zertifiziert nach IEC 62368-1
- minimales Leistungsderating bei erhöhten Umgebungstemperaturen
- Kein Silikon-Verguss
Downloads
Datenblätter & Handbücher
Bilder & 3D Zeichnungen
- Product Image
- CCG6, CCG10 SMD - 3D Drawings (Step file)
- CCG6, CCG10 THT - 3D Drawings (Step file)
- CCG30 - 3D Drawing (Step file)
- CCG15 - 3D Drawing (Step file)
- CCG1R5-3 F - 3D Drawing (IGES file)
- CCG1R5-3 F - 3D Drawing (Step file)
- CCG1R5-3 R - 3D Drawing (IGES file)
- CCG1R5-3 R - 3D Drawing (Step file)
Nützliche Links
Andere Ressourcen
Information zur Produktpalette
| Produktnummer | Leistung | Ausgänge | Bauform | Status | pdf Datenblatt anzeigen |
|---|---|---|---|---|---|
| CCG1R5-12-03Sx | 1.32W |
3.3V / 0.4A |
Enclosed pcb mount |  |
|
| CCG1R5-24-03Sx | 1.32W |
3.3V / 0.4A |
Enclosed pcb mount | |
|
| CCG1R5-48-03Sx | 1.32W |
3.3V / 0.4A |
Enclosed pcb mount | |
|
| CCG3-12-03Sx | 2.84W |
3.3V / 0.8A |
Enclosed pcb mount | |
|
| CCG3-24-03Sx | 2.64W |
3.3V / 0.8A |
Enclosed pcb mount | |
|
| CCG3-48-03Sx | 2.64W |
3.3V / 0.8A |
Enclosed pcb mount | |
|
| CCG6-12-03Sx | 5.28W |
3.3V / 1.6A |
Enclosed pcb mount |  |
|
| CCG6-24-03Sx | 5.28W |
3.3V / 1.6A |
Enclosed pcb mount | |
|
| CCG6-48-03Sx | 5.28W |
3.3V / 1.6A |
Enclosed pcb mount | |
|
| CCG10-12-03Sx | 8.58W |
3.3V / 2.6A |
Enclosed pcb mount | |
|
| CCG10-24-03Sx | 8.58W |
3.3V / 2.6A |
Enclosed pcb mount | |
|
| CCG10-48-03Sx | 8.58W |
3.3V / 2.6A |
Enclosed pcb mount | |
|
| CCG15-24-03S | 13.2W |
3.3V / 4A |
Enclosed pcb mount | |
|
| CCG15-48-03S | 13.2W |
3.3V / 4A |
Enclosed pcb mount | |
|
| CCG30-24-03S | 23.1W |
3.3V / 7A |
Enclosed pcb mount | |
|
| CCG30-48-03S | 23.1W |
3.3V / 7A |
Enclosed pcb mount | |
|
| CCG1R5-12-05Sx | 1.5W |
5V / 0.3A |
Enclosed pcb mount | |
|
| CCG1R5-48-05Sx | 1.5W |
5V / 0.3A |
Enclosed pcb mount | |
|
| CCG3-12-05Sx | 3W |
5V / 0.6A |
Enclosed pcb mount | |
|
| CCG3-24-05Sx | 3W |
5V / 0.6A |
Enclosed pcb mount | |
|
| CCG3-48-05Sx | 3W |
5V / 0.6A |
Enclosed pcb mount | |
|
| CCG3-24-05Sx | 3W |
5V / 0.6A |
Enclosed pcb mount | |
|
| CCG6-12-05Sx | 6W |
5V / 1.2A |
Enclosed pcb mount | |
|
| CCG6-24-05Sx | 6W |
5V / 1.2A |
Enclosed pcb mount | |
|
| CCG6-48-05Sx | 6W |
5V / 1.2A |
Enclosed pcb mount | |
|
| CCG10-12-05Sx | 10W |
5V / 2A |
Enclosed pcb mount | |
|
| CCG10-24-05Sx | 10W |
5V / 2A |
1U Rack | |
|
| CCG10-48-05Sx | 10W |
5V / 2A |
1U Rack | |
|
| CCG15-24-05S | 15W |
5V / 3A |
Enclosed pcb mount | |
|
| CCG15-48-05S | 15W |
5V / 3A |
Enclosed pcb mount | |
|
| CCG30-24-05S | 30W |
5V / 6A |
Enclosed pcb mount | |
|
| CCG30-48-05S | 30W |
5V / 6A |
Enclosed pcb mount | |
|
| CCG1R5-24-12Dx | 1.56W |
12V / 65mA -12V / 65mA |
Enclosed pcb mount | |
|
| CCG1R5-12-12Dx | 1.56W |
12V / 65mA -12V / 65mA |
Enclosed pcb mount | |
|
| CCG1R5-48-12Dx | 1.56W |
12V / 65mA -12V / 65mA |
Enclosed pcb mount | |
|
| CCG3-12-12Dx | 3.12W |
12V / 0.13A -12V / 0.13A |
Enclosed pcb mount | |
|
| CCG3-24-12Dx | 3.12W |
12V / 0.13A -12V / 0.13A |
Enclosed pcb mount | |
|
| CCG3-48-12Dx | 3.12W |
12V / 0.13A -12V / 0.13A |
Enclosed pcb mount | |
|
| CCG6-24-12Dx | 6W |
12V / 0.25A -12V / 0.25A |
Enclosed pcb mount | |
|
| CCG6-12-12Dx | 6W |
12V / 0.25A -12V / 0.25A |
Enclosed pcb mount | |
|
| CCG6-48-12Dx | 6W |
12V / 0.25A -12V / 0.25A |
Enclosed pcb mount | |
|
| CCG10-12-12Dx | 10.08W |
12V / 0.42A -12V / 0.42A |
Enclosed pcb mount | |
|
| CCG10-24-12Dx | 10.08W |
12V / 0.42A -12V / 0.42A |
Enclosed pcb mount | |
|
| CCG10-48-12Dx | 10.08W |
12V / 0.42A -12V / 0.42A |
Enclosed pcb mount | |
|
| CCG15-24-12D | 15.6W |
12V / 0.65A -12V / 0.65A |
Enclosed pcb mount | |
|
| CCG15-48-12D | 15.6W |
12V / 0.65A -12V / 0.65A |
Enclosed pcb mount | |
|
| CCG30-24-12D | 30W |
12V / 1.25A -12V / 1.25A |
Enclosed pcb mount | |
|
| CCG30-48-12D | 30W |
12V / 1.25A -12V / 1.25A |
Enclosed pcb mount | |
|
| CCG1R5-12-12Sx | 1.56W |
12V / 0.13A |
Enclosed pcb mount | |
|
| CCG1R5-24-12Sx | 1.56W |
12V / 0.13A |
Enclosed pcb mount | |
|
| CCG1R5-48-12Sx | 1.56W |
12V / 0.13A |
Enclosed pcb mount | |
|
| CCG3-12-12Sx | 3W |
12V / 0.25A |
Enclosed pcb mount | |
|
| CCG3-48-12Sx | 3W |
12V / 0.25A |
Enclosed pcb mount | |
|
| CCG3-24-12Sx | 3W |
12V / 0.25A |
Enclosed pcb mount | |
|
| CCG6-12-12Sx | 6W |
12V / 0.5A |
Enclosed pcb mount | |
|
| CCG6-24-12Sx | 6W |
12V / 0.5A |
Enclosed pcb mount | |
|
| CCG6-48-12Sx | 6W |
12V / 0.5A |
Enclosed pcb mount | |
|
| CCG10-12-12Sx | 10.8W |
12V / 0.9A |
Enclosed pcb mount | |
|
| CCG10-24-12Sx | 10.8W |
12V / 0.9A |
Enclosed pcb mount | |
|
| CCG10-48-12Sx | 10.8W |
12V / 0.9A |
Enclosed pcb mount | |
|
| CCG15-24-12S | 15.6W |
12V / 1.3A |
Enclosed pcb mount | |
|
| CCG15-48-12S | 15.6W |
12V / 1.3A |
Enclosed pcb mount | |
|
| CCG30-24-12S | 30W |
12V / 2.5A |
Enclosed pcb mount | |
|
| CCG30-48-12S | 30W |
12V / 2.5A |
Enclosed pcb mount | |
|
| CCG1R5-12-15Dx | 1.5W |
15V / 50mA -15V / 50mA |
Enclosed pcb mount | |
|
| CCG1R5-24-15Dx | 1.5W |
15V / 50mA -15V / 50mA |
Enclosed pcb mount | |
|
| CCG1R5-48-15Dx | 1.5W |
15V / 50mA -15V / 50mA |
Enclosed pcb mount | |
|
| CCG3-12-15Dx | 3W |
15V / 0.1A -15V / 0.1A |
Enclosed pcb mount | |
|
| CCG3-24-15Dx | 3W |
15V / 0.1A -15V / 0.1A |
Enclosed pcb mount | |
|
| CCG3-48-15Dx | 3W |
15V / 0.1A -15V / 0.1A |
Enclosed pcb mount | |
|
| CCG6-12-15Dx | 6W |
15V / 0.2A -15V / 0.2A |
Enclosed pcb mount | |
|
| CCG6-24-15Dx | 6W |
15V / 0.2A -15V / 0.2A |
Enclosed pcb mount | |
|
| CCG6-48-15Dx | 6W |
15V / 0.2A -15V / 0.2A |
Enclosed pcb mount | |
|
| CCG10-12-15Dx | 10.2W |
15V / 0.42A -15V / 0.42A |
Enclosed pcb mount | |
|
| CCG10-24-15Dx | 10.2W |
15V / 0.42A -15V / 0.42A |
Enclosed pcb mount | |
|
| CCG10-48-15Dx | 10.2W |
15V / 0.42A -15V / 0.42A |
Enclosed pcb mount | |
|
| CCG15-24-15D | 15W |
15V / 0.5A -15V / 0.5A |
Enclosed pcb mount | |
|
| CCG15-48-15D | 15W |
15V / 0.5A -15V / 0.5A |
Enclosed pcb mount | |
|
| CCG30-24-15D | 30W |
15V / 1A -15V / 1A |
Enclosed pcb mount | |
|
| CCG30-48-15D | 30W |
15V / 1A -15V / 1A |
Enclosed pcb mount | |
|
| CCG1R5-12-15Sx | 1.5W |
15V / 0.1A |
Enclosed pcb mount | |
|
| CCG1R5-24-15Sx | 1.5W |
15V / 0.1A |
Enclosed pcb mount | |
|
| CCG1R5-48-15Sx | 1.5W |
15V / 0.1A |
Enclosed pcb mount | |
|
| CCG3-12-15Sx | 3W |
15V / 0.2A |
Enclosed pcb mount | |
|
| CCG3-24-15Sx | 3W |
15V / 0.2A |
Enclosed pcb mount | |
|
| CCG3-48-15Sx | 3W |
15V / 0.2A |
Enclosed pcb mount | |
|
| CCG6-12-15Sx | 6W |
15V / 0.4A |
Enclosed pcb mount | |
|
| CCG6-24-15Sx | 6W |
15V / 0.4A |
Enclosed pcb mount | |
|
| CCG6-48-15Sx | 6W |
15V / 0.4A |
Enclosed pcb mount | |
|
| CCG10-12-15Sx | 10.5W |
15V / 0.7A |
Enclosed pcb mount | |
|
| CCG10-24-15Sx | 10.5W |
15V / 0.7A |
Enclosed pcb mount | |
|
| CCG10-48-15Sx | 10.5W |
15V / 0.7A |
Enclosed pcb mount | |
|
| CCG15-24-15S | 15W |
15V / 1A |
Enclosed pcb mount | |
|
| CCG15-48-15S | 15W |
15V / 1A |
Enclosed pcb mount | |
|
| CCG30-24-15S | 30W |
15V / 2A |
Enclosed pcb mount | |
|
| CCG30-48-15S | 30W |
15V / 2A |
Enclosed pcb mount | |
|
| CCG6-24-12Dx | 6W |
24V / 0.25A |
Enclosed pcb mount | |
|
| CCG6-12-12Dx | 6W |
24V / 0.25A |
Enclosed pcb mount | |
|
| CCG6-48-12Dx | 6W |
24V / 0.25A |
Enclosed pcb mount | |
|
| CCG10-12-12Dx | 10.08W |
24V / 0.42A |
Enclosed pcb mount | |
|
| CCG10-24-12Dx | 10.08W |
24V / 0.42A |
Enclosed pcb mount | |
|
| CCG10-48-12Dx | 10.08W |
24V / 0.42A |
Enclosed pcb mount | |
|
| CCG15-24-12D | 15.6W |
24V / 0.65A |
Enclosed pcb mount | |
|
| CCG15-48-12D | 15.6W |
24V / 0.65A |
Enclosed pcb mount | |
|
| CCG30-24-12D | 30W |
24V / 1.25A |
Enclosed pcb mount | |
|
| CCG30-48-12D | 30W |
24V / 1.25A |
Enclosed pcb mount | |
|
| CCG6-12-15Dx | 6W |
30V / 0.2A |
Enclosed pcb mount | |
|
| CCG6-12-15Dx | 6W |
30V / 0.2A |
Enclosed pcb mount | |
|
| CCG6-24-15Dx | 6W |
30V / 0.2A |
Enclosed pcb mount | |
|
| CCG6-48-15Dx | 6W |
30V / 0.2A |
Enclosed pcb mount | |
|
| CCG10-12-15Dx | 10.2W |
30V / 0.42A |
Enclosed pcb mount | |
|
| CCG10-24-15Dx | 10.2W |
30V / 0.42A |
Enclosed pcb mount | |
|
| CCG10-48-15Dx | 10.2W |
30V / 0.42A |
Enclosed pcb mount | |
|
| CCG15-24-15D | 15W |
30V / 0.5A |
Enclosed pcb mount | |
|
| CCG15-48-15D | 15W |
30V / 0.5A |
Enclosed pcb mount | |
|
| CCG30-24-15D | 30W |
30V / 1A |
Enclosed pcb mount | |
|
| CCG30-48-15D | 30W |
30V / 1A |
Enclosed pcb mount | |
|
